Установки для экструзии высоковязких материалов
Установки "Check-Mate"

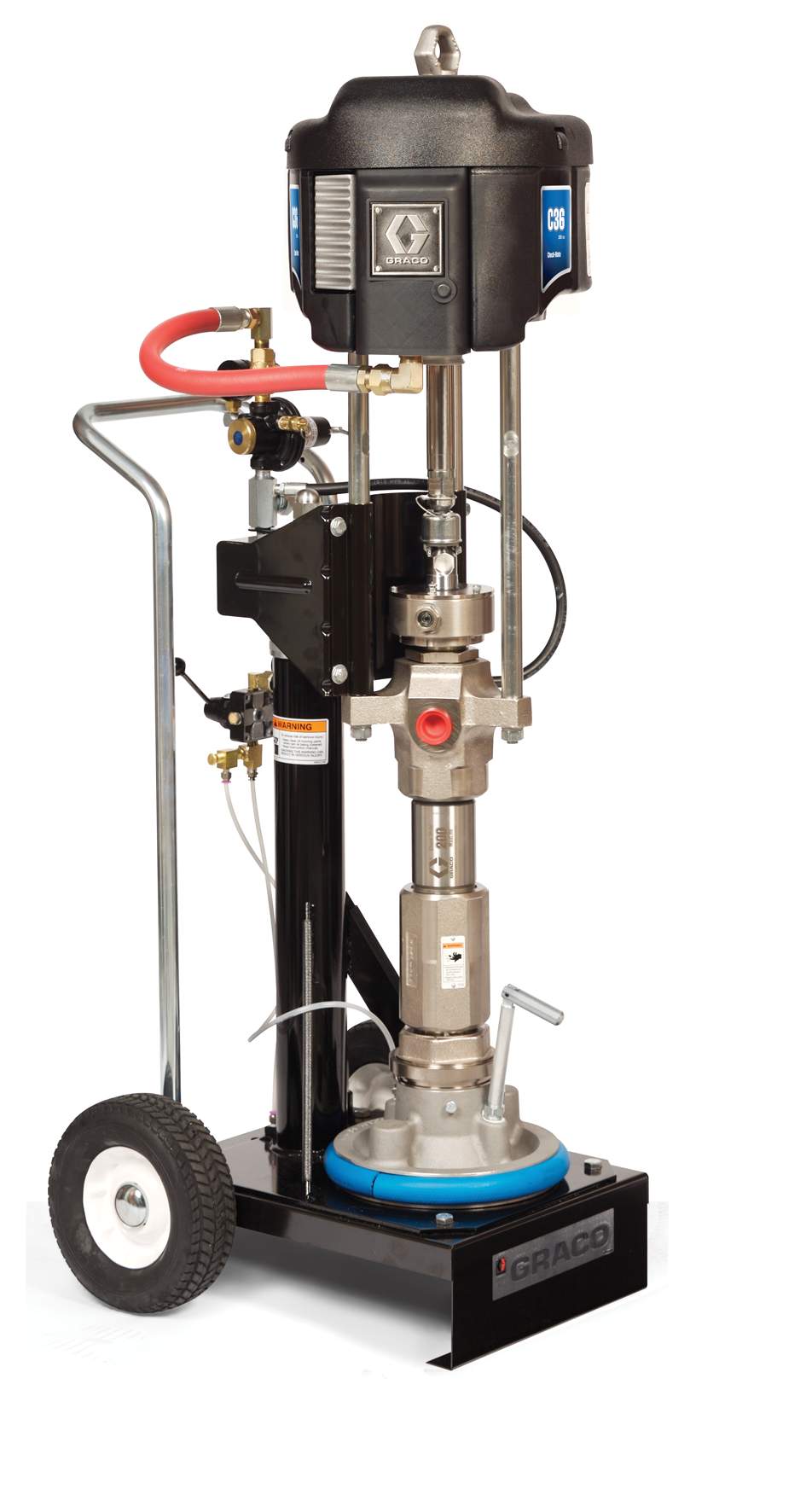

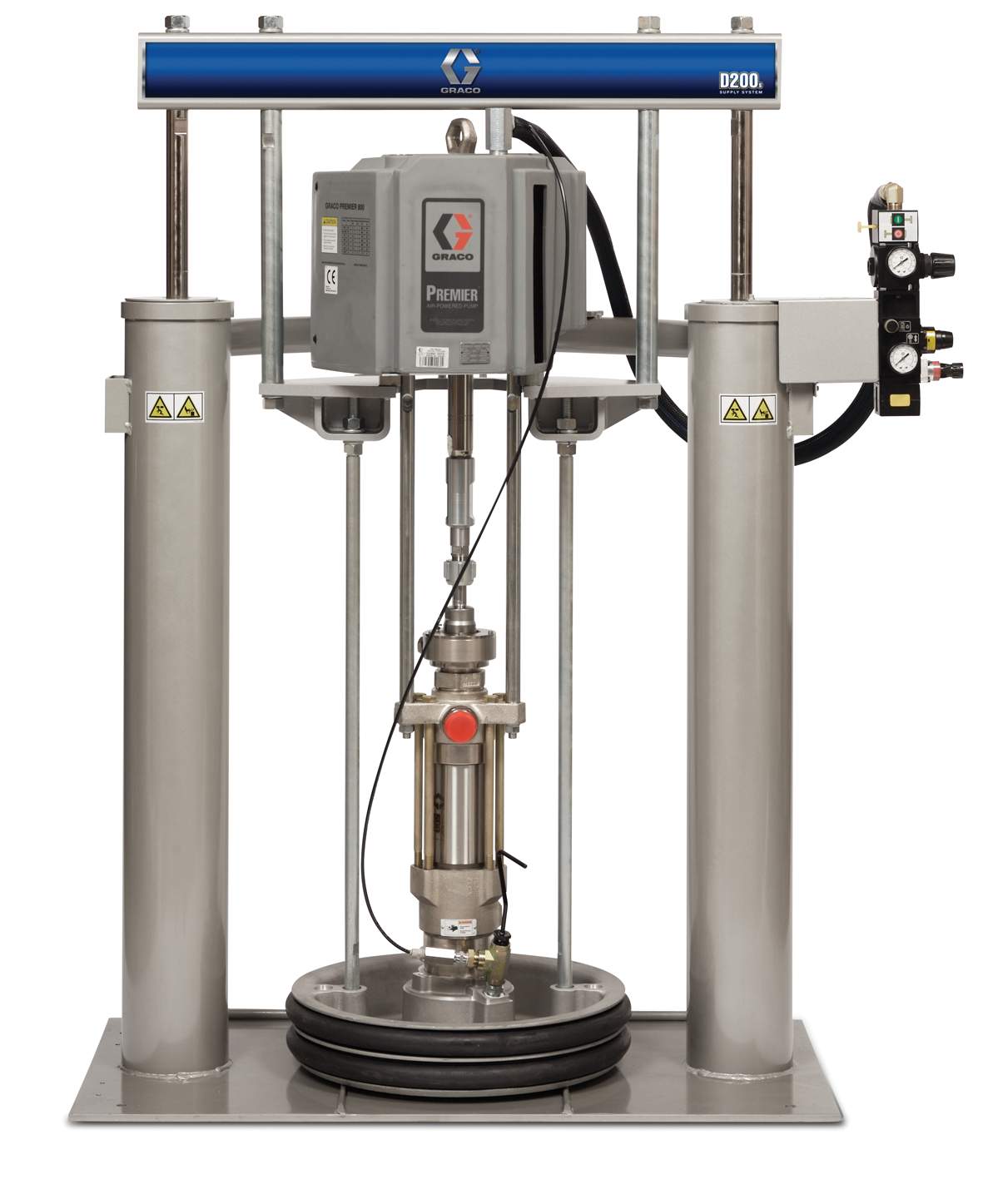

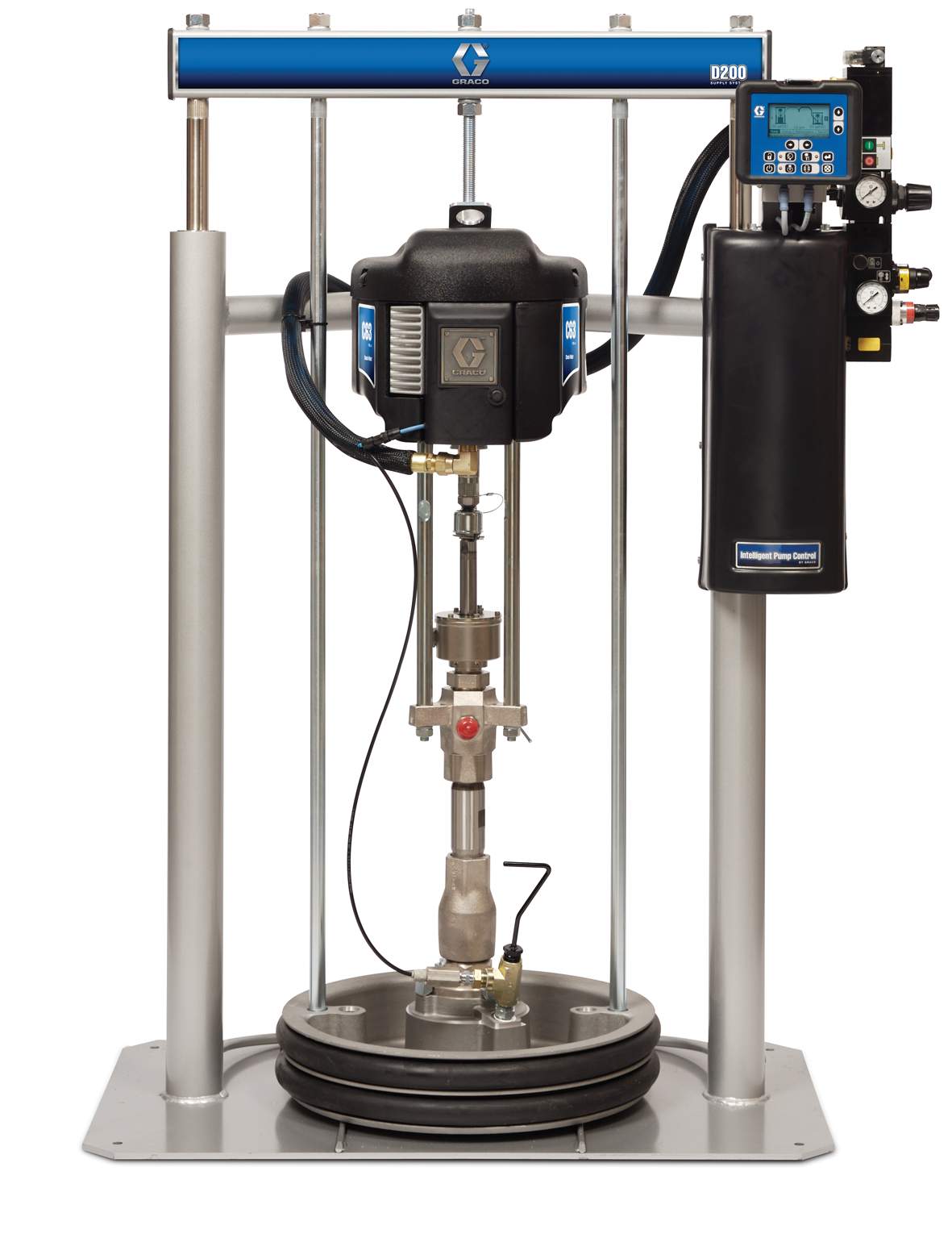

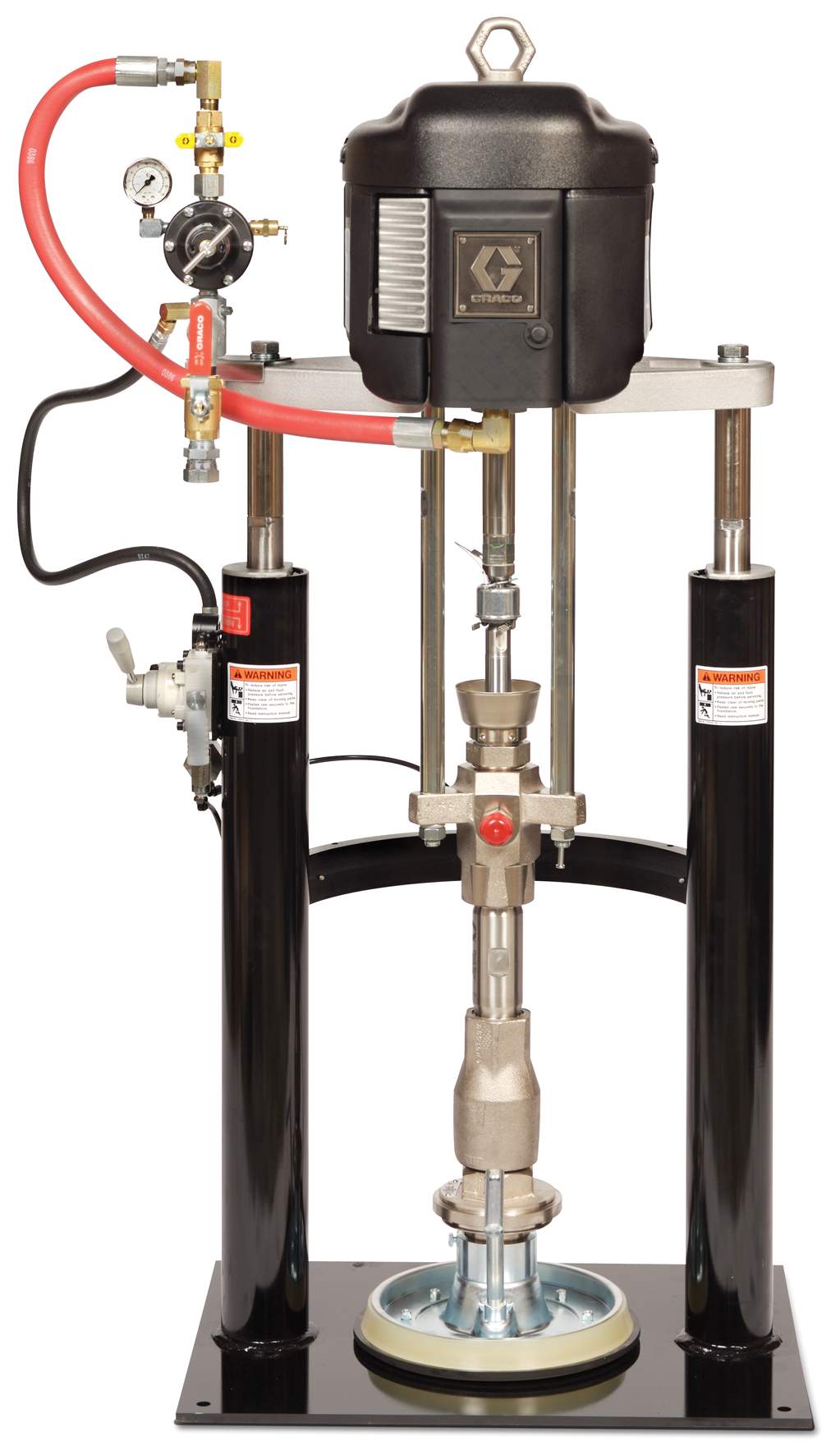

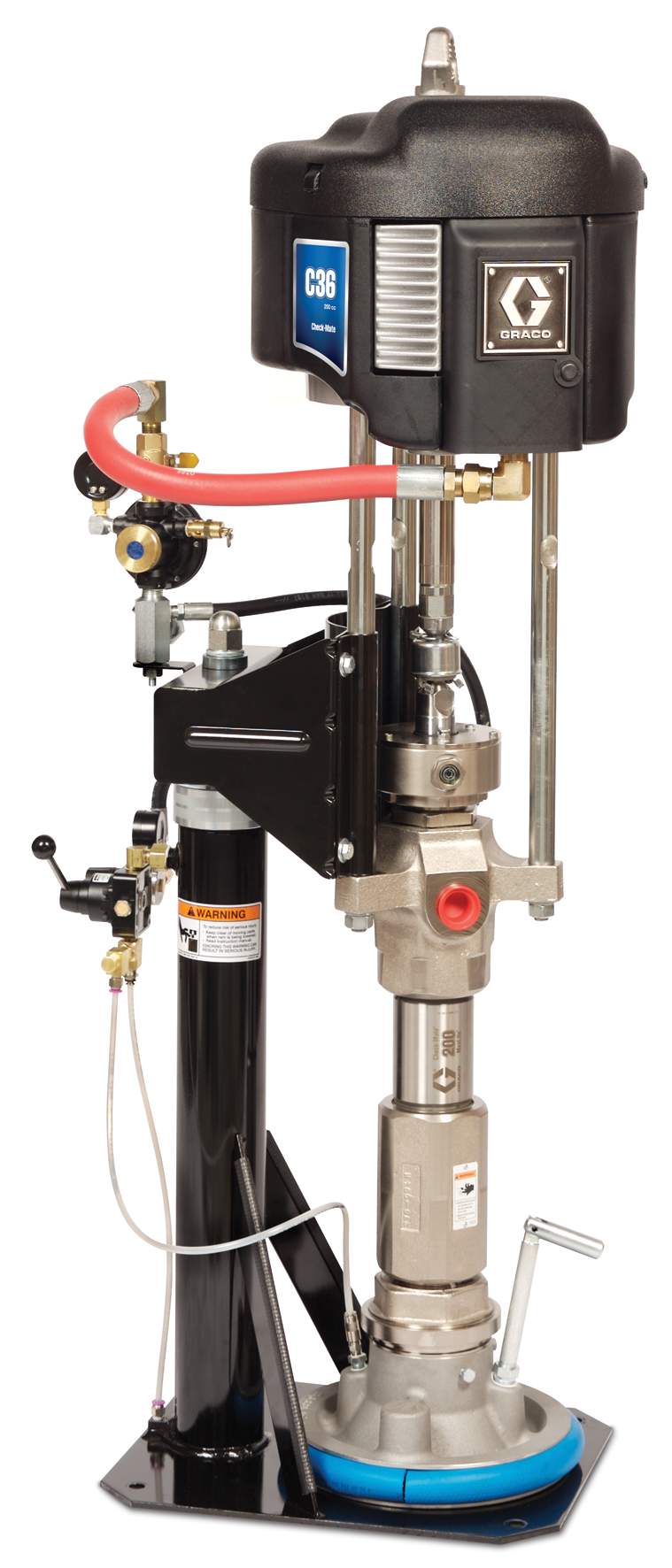

Установки "Check-Mate" представляет собой аппарат с прижимной плитой для емкостей 20/30 или 200 литров, и предназначен для перекачки нетекучих митериалов.
Подающие системы Graco имеют такие конструктивные возможности, которые сводят к минимуму обслуживание и упрощают их повседневную эксплуатацию. Кроме того, их долговечность и надежность обеспечиваются применением на предприятии-изготовителе высококачественных деталей и узлов.
Основные инновации в установках Check-Mate:
- Стандартное покрытие и уплотнения Severe Duty® рассчитаны на очень долгий срок службы,
- Дополнительное покрытие и уплотнения MaxLife увеличивают вдвое срок службы в тяжелых условиях эксплуатации,
- Пневмодвигатель NXT поднимает планку надежности, срок его эксплуатации в 10 раз дольше, чем у привода марки King,
- Наличие унифицированных и общих узлов в рамах и пневмодвигателях гарантирует незначительные текущие издержки даже при эксплуатации на одном предприятии комплексов из нескольких разнотипных установок,
- Герметичная смазывающая горловина предохраняет уплотнения от загрязнения и обеспечивает рециркуляцию, что значительно продлевает срок службы уплотнений и штока,
- Каскадные электрические устройства значительно снижают время простоев благодаря последним разработкам в области контроля и устранения критических факторов, реализованным в простом и удобном графическом интерфейсе.
Удобство эксплуатации систем подачи Graco обеспечивается следующими конструктивными особенностями:
- Стопоры и направляющие для бочки совместно с дополнительным роликом позволяют быстро, легко и точно установить емкость,

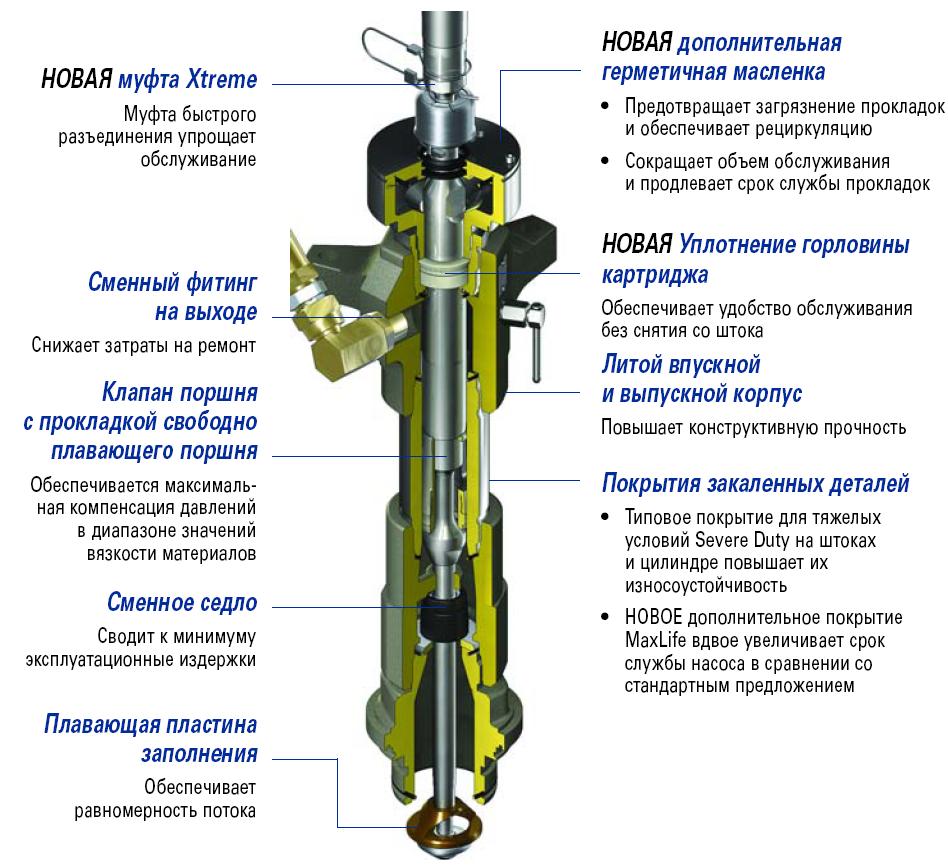

- Xtreme® - муфта быстрого разъединения, поднимаемая с помощью кольца, и уплотнители картриджа насоса позволяют осуществлять обслуживание насоса, не снимая его со штока,
- Монолитные уплотнения прижимней плиты служат дольше и могут быть заменены за несколько секунд,
- Встроенные устройства пневмоуправления обеспечивают простоту и удобство управления из одной точки,
- Удобные электронные пользовательские интерфейсы немедленно предоставляют важные сведения сразу при нажатии кнопки,
- Дополнительные датчики понижения уровня/опорожнения и сигнальная стойка извещают оператора о состоянии на расстоянии и указывают на необходимость замены емкости,
Основные наносимые материалы:
- Уретаны,
- Акрилы,
- Эпоксиды,
- Силиконы,
- Смазки,
- Полисульфиды,
- Специальные смолы,
- Автомобильные уплотнители,
- ПВХ,
- Бутил,
- Латекс.
Основное применение:
- Подача мтериалов,
- Упоковка,
- Производство окон и дверей,
- Производство автомобилей.
Технические характеристики установок
| Насос |
Соотношение давлений, объем насоса |
Воздушный двигатель |
Макс. производительность при 60 циклах в минуту |
Макс. давление |
Возможность нерж. исполнения |
| С40 |
40:1, 100 куб.см |
NXT2200 |
6,5 л/мин |
275 Бар |
Нет |
| С63 |
63:1, 100 куб.см |
NXT3400 |
6,5 л/мин |
435 Бар |
Нет |
| С23 |
23:1, 200 куб.см |
NXT2200 |
11,5 л/мин |
160 Бар |
Да |
| С36 |
36:1, 200 куб.см |
NXT3400 |
11,5 л/мин |
250 Бар |
Да |
| С68 |
68:1, 200 куб.см |
NXT6500 |
11,5 л/мин |
430 Бар |
Да |
| С29 |
29:1, 250 куб.см |
NXT3400 |
14,5 л/мин |
200 Бар |
Да |
| С55 |
55:1, 250 куб.см |
NXT6500 |
14,5 л/мин |
380 Бар |
Да |
| С82 |
82:1, 250 куб.см |
Premier |
14,5 л/мин |
430 Бар |
Да |
| С14 |
14:1, 500 куб.см |
NXT3400 |
30 л/мин |
100 Бар |
Да |
| С26 |
26:1, 500 куб.см |
NXT6500 |
30 л/мин |
180 Бар |
Да |
| С39 |
39:1, 500 куб.см |
Premier |
30 л/мин |
270 Бар |
Да |
|
Инновации, применённые в установках Check Mate

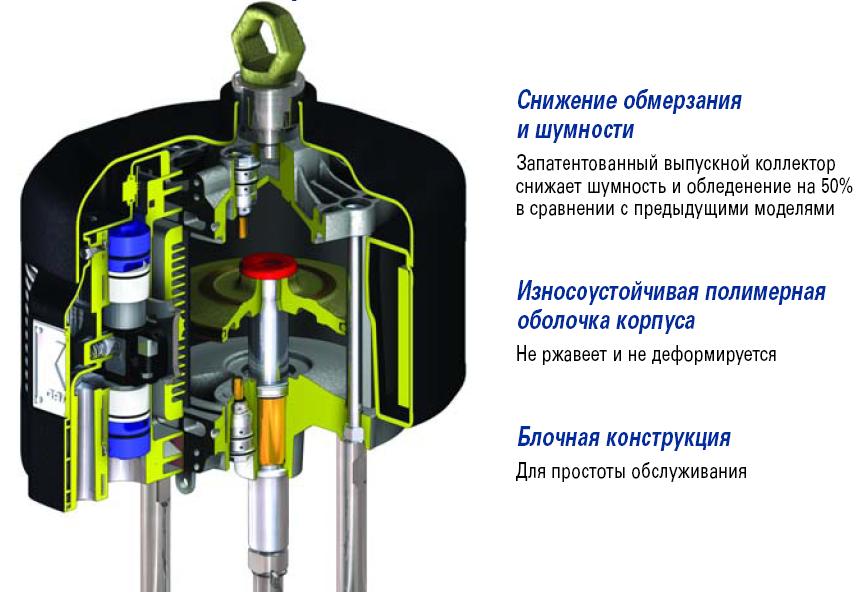

- Пневмодвигатель NXT - снижены обледенение, уровень шума и пульсация при работе. Модульная конструкция позволяет ускорить обслуживание.
- Картриджные уплотнения насоса - для быстрой замены.
- Дополнительная закрытая горловина насоса - увеличивает срок службы уплотнений и уменьшает расход смазки TSL.

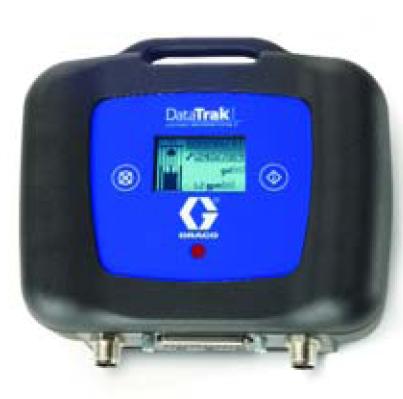

- Дополнительный модуль DataTrak - для контроля производительности, остатков материала в емкости, диагностики насоса и защиты насоса от работы на увеличенной скорости (при разрыве шлангов, выходе из строя насоса или при отсутствии материала)
|
